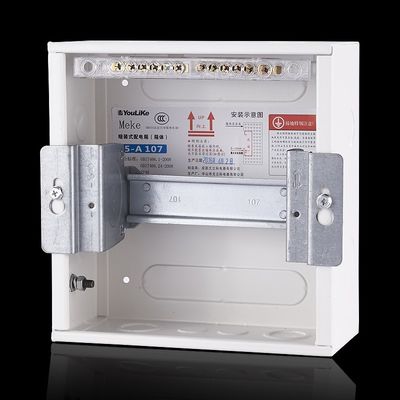

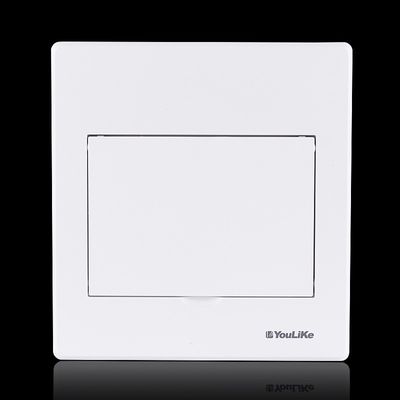

El rubor plástico de la cubierta de la PC de la caja del DB de 7 maneras montó la caja del panel de distribución eléctrica
Característica principal
1. Caja baja: el polvo cubrió de acero, cubierta y puerta para ser plástico de la PC.
1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición del 60%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Las abrazaderas de alambre plásticas se equipan debajo del carril del dinar.
La serie M5 se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
| Modelo |
M5-A 107 |
| Módulo |
7way |
| Material del cuerpo |
el polvo cubrió de acero |
| Tamaño de la caja baja |
202*210*90*1.0m m |
| Tamaño de la cubierta |
224*240*15.5m m |
| Accesorios |
perno, carril del dinar, terminal |
| Color |
blanco |
| Certificación |
CE, CCC |
| Carril del disyuntor |
acero galvanizado |
| Función |
Instale a la placa de circuito |
| MOQ |
la pequeña orden puede ser aceptada |
| Embalaje |
10pcs/ctn |
| Capacidad del diseño |
puede ser grabado con el logotipo del cliente y el servicio de OEM&ODM. |
Especificaciones M5 de las series, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |
Demostración del detalle del producto
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
