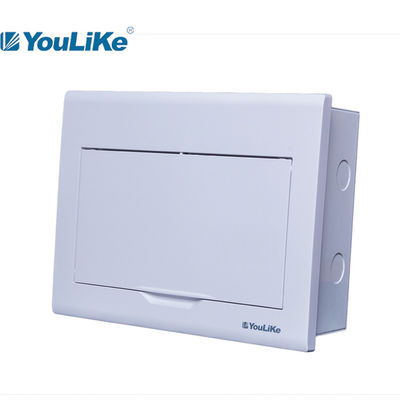

13 caja de distribución montada en la pared de la caja de la gestión de dispositivo de la red de la caja de la manera MCB
Garantía de calidad
1. estándar nacional de la certificación del CCC.
2. El grueso de la placa cumple el estándar nacional sin error.
3. Todos los materiales de alta calidad a estrenar.
4. El nivel de la protección alcanza IP40.
Especificación de producto

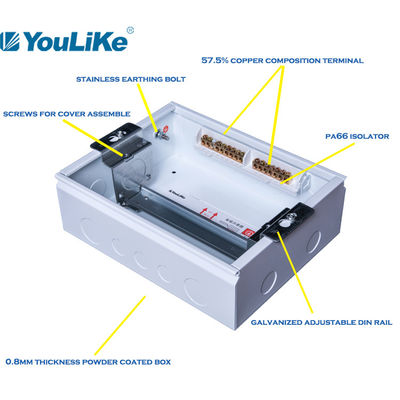

1. Material de la caja: el polvo cubrió de acero

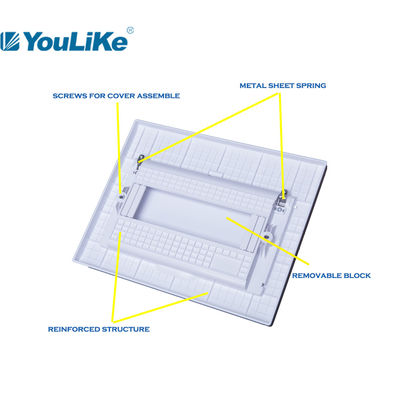

2. Material del marco de la cubierta: ABS
3. material del pantel: ambo material del ABS (para la puerta blanca) y de la PC (para la puerta transparente).
4. nivel de la protección: IP40
5. Todas las piezas plásticas son durables y seguras (PC ignífuga).
6. Pastic se puede modificar para requisitos particulares a ignífugo (el grado V1~V0 depende del material choosen).
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Especificaciones de SER serie, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
| BEP-A 104 |
4way |
160*190*15.5 (27,5) |
138*170*80*0.8 |
6*10 |
4 |
5 |
2 |

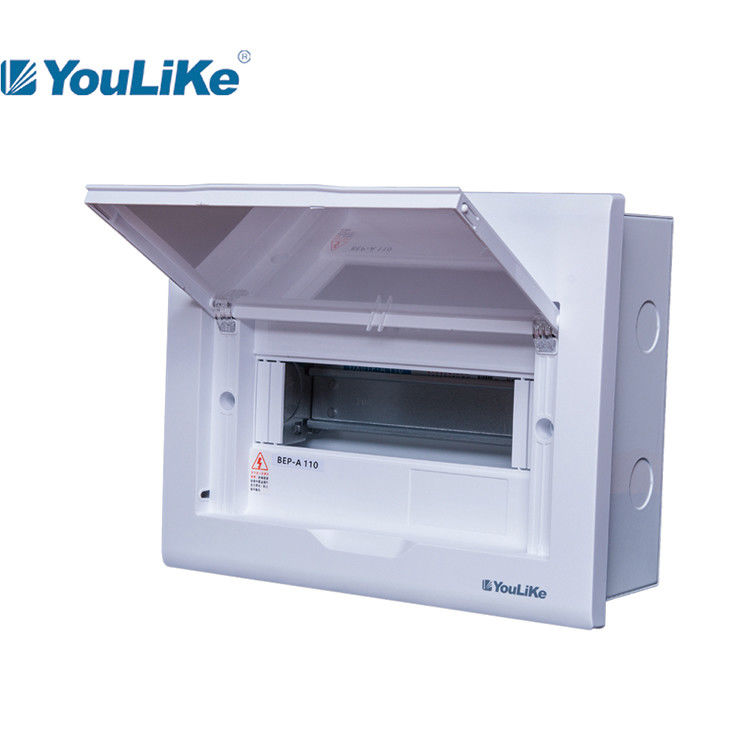

| BEP-A 110 |
10way |
268*210*15.5 (27,5) |
246*192*80*0.8 |
6*10 |
8 |
7 |
5 |
| BEP-A 113 |
13way |
322*210*15.5 (27,5) |
300*192*80*0.8 |
6*10 |
8 |
7 |
6 |
| BEP-A 116 |
16way |
376*210*15.5 (27,5) |
354*192*80*0.8 |
6*10 |
8 |
9 |
7 |
| BEP-A 118 |
18way |
412*210*15.5 (27,5) |
390*192*80*0.8 |
6*10 |
11 |
10 |
8 |
| BEP-A 121 |
21way |
466*210*15.5 (27,5) |
444*192*80*0.8 |
6*10 |
11 |
10 |
10 |
| BEP-A 124 |
24way |
520*250*15.5 (27,5) |
498*230*90*1.0 |
6*10 |
13 |
12 |
8 |
| BEP-A 226 |
26way |
322*405*17.5 (27,8) |
300*380*90*1.0 |
6*10 |
13 |
12 |
6 |
| BEP-A 232 |
32way |
375*405*17.5 (27,8) |
354*380*90*1.0 |
6.4*12 |
16 |
15 |
7 |
| BEP-A 242 |
42way |
466*405*17.5 (27,8) |
444*380*90*1.0 |
6.4*12 |
18 |
17 |
10 |
| BEP-A 348 |
48way |
393*650* 17.5(29) |
363*620*100*1.2 |
6.4*12 |
2*10 |
2*11 |
8 |
| BEP-A 363 |
63way |
483*650*17.5 (29,5) |
453*620*100*1.2 |
8*12 |
2*12 |
2*13 |
12 |
Demostración de la compañía
Uso
SER serie se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| BEP-A 104 |
525*215*355 |
0,0401 |
10 |
9,58 |
|
| BEP-A 110 |
525*290*455 |
0,0693 |
10 |
14,66 |
|
| BEP-A 113 |
525*345*455 |
0,0825 |
10 |
17,10 |
|
| BEP-A 116 |
525*235*405 |
0,0450 |
5 |
9,25 |
|
| BEP-A 118 |
525*235*440 |
0,0543 |
5 |
10,20 |
|
| BEP-A 121 |
525*235*495 |
0,0611 |
5 |
11,65 |
|
| BEP-A 124 |
545*240*280 |
0,0367 |
2 |
6,70 |
|
| BEP-A 226 |
460*135*385 |
0,0239 |
1 |
3,60 |
|
| BEP-A 232 |
455*160*425 |
0,0310 |
1 |
4,05 |
|
| BEP-A 242 |
510*160*460 |
0,0376 |
1 |
4,75 |
|
| BEP-A 348 |
700*145*445 |
0,0452 |
1 |
7,61 |
|
| BEP-A 363 |
700*145*535 |
0,0543 |
1 |
8,57 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
