Datos del producto:
|
| Nombre de producto: | caja de distribución rasante del soporte | Material de la puerta: | HIPS/PC |
|---|---|---|---|
| Color: | Blanco | Voltaje clasificado: | el 400V+/-20% |
| Corriente clasificada: | 55A/ 63A | Nivel de la protección: | IP40 |
| Dimensión de la manera: | 18m m | Dimensión terminal: | 6x9m m |
| Resaltar: | 42 caja la monofásico MCB de las maneras,Unidad del consumidor del hogar de 42 maneras,caja la monofásico MCB de 6x9m m |
||

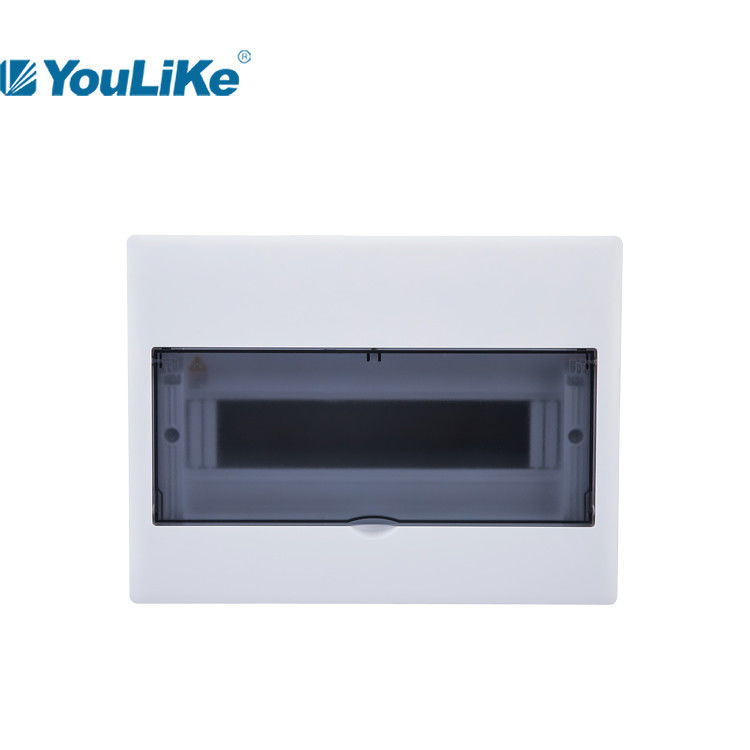

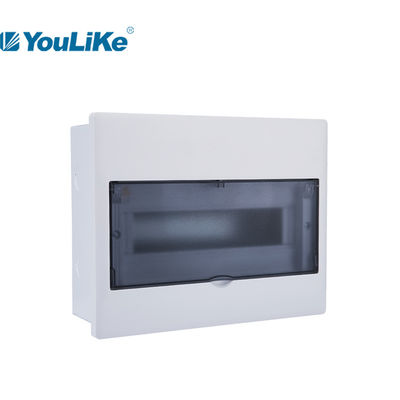

caja del DB de la caja de distribución de las maneras rasantes del soporte 6 del tablero de interruptor a de la corriente eléctrica de 42 maneras
Características de producto
1. Material de la caja: el poder cubrió de acero
2. Material del marco de la cubierta: sistema de prevención de intrusiones basado en host
3. Material de la puerta: Material del sistema de prevención de intrusiones basado en host (para la puerta blanca) y de la PC (para la puerta transparente).
4. Todas las piezas plásticas están sin ignífugo específico y calificado para pasar la prueba incandescente del alambre en 650℃.
5. Pastic se puede modificar para requisitos particulares a ignífugo (el grado V1~V0 depende del material choosen).
Uso
La serie de JX se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. el esfuerzo de torsión que lleva máximo 4.The del tornillo que pone a tierra en la caja inferior es 20n. M.
Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Resultado de la prueba plástico de las piezas
1. Prueba incandescente del alambre en 650℃.
2. Prueba Anti-ULTRAVIOLETA (revelar funcionamiento antienvejecedor plástico) ≥250hours.
3. Prueba ≥250hours de la lámpara de arco del xenón.
4. Tiempos de la prueba ≥10,000 de la operación de la bisagra ninguna rotura.
Especificaciones de las series de JX, rubor
| Modelo | Manera | Tamaño de la cubierta | Tamaño de la caja |
Terminales |
Golpes de gracia | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamaño (milímetros) | PE | N | un qty lateral | ||
| JXP-A 106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

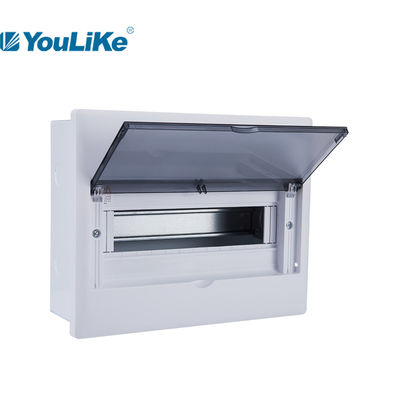

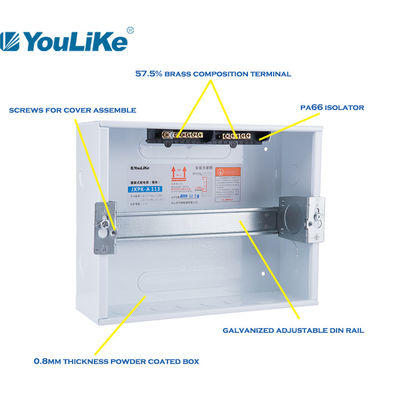

Demostración de los detalles del producto
#1. carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
#2. los terminales de cobre amarillo (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición 57,5%.
#3. pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
#4. reforzó diseño de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
Embalaje
| Modelo | Tamaño del cartón | Volumen/ctn | PC/ctn | Peso calculado (kilogramos/ctn) | |
| milímetro | ³ de m | peso neto | peso bruto | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14,66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17,10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9,25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10,20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11,65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6,70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4,05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4,75 | |
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
