Caja de distribución rasante interior de la fila del tablero del panel de distribución de la PC de la manera MCB del soporte 21 uno
Orientación del desarrollo de productos
1. Instalación inferior estandardizada del arco.
2. Conexión estandardizada de la fábrica del equipo.
3. Conexión estandardizada de la construcción.
4. Instalación estandardizada de las telecomunicaciones.
Ventaja del producto
1. Seleccione la barra de cobre con el contenido del 60%, que no puede agrietar y resbalar el alambre continuamente, y la conductividad es lisa añade los linecards para estandardizar mejor el cableado.
2. El tornillo que pone a tierra se hace del acero inoxidable, que es seguro y confiable.
3. Todos los paneles se hacen de materiales a estrenar, durable y hermoso.
4. La nueva estructura de la bisagra hace a usuarios más seguros.
5. La boca de la caja adopta diseño de doblez doble para facilitar el limpiar y para proteger la seguridad de dispositivos.
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Especificaciones M5 de las series, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

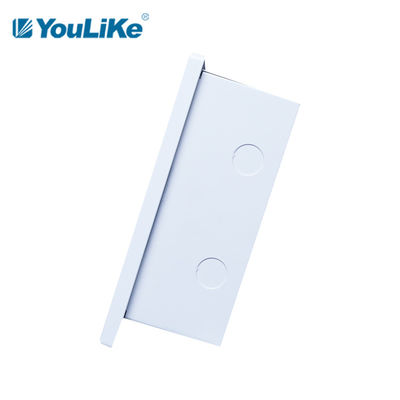

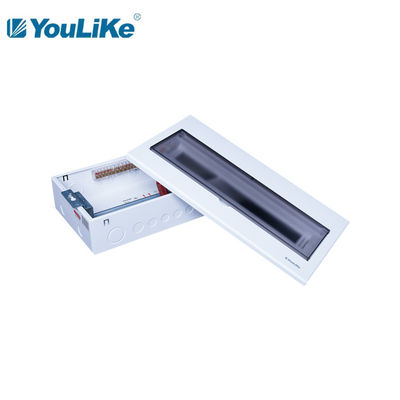

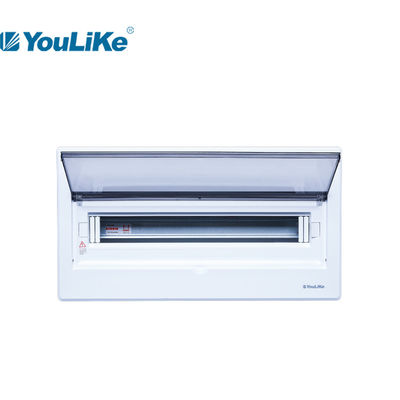

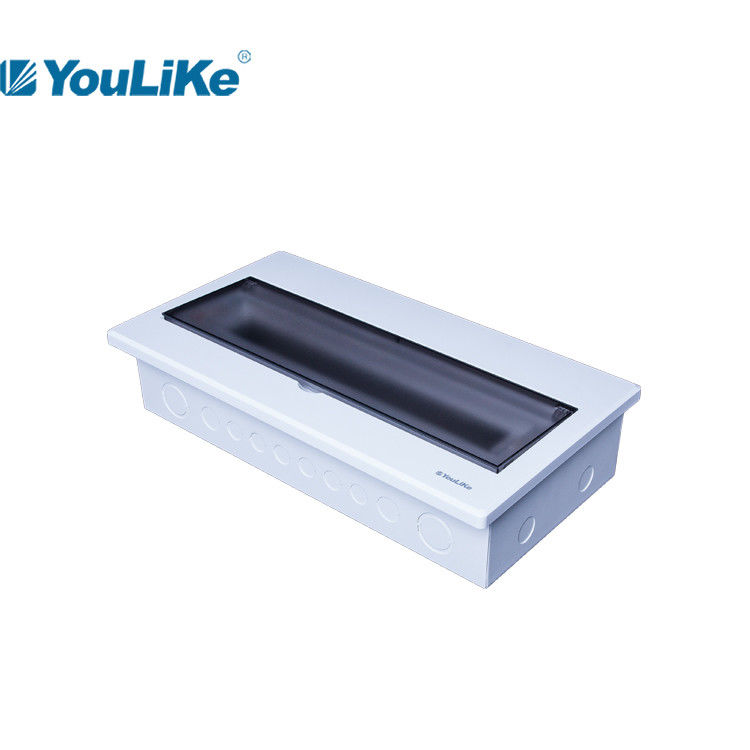

Demostración del detalle del producto
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
Garantía de calidad
1. estándar nacional de la certificación del CCC.
2. El grueso de la placa cumple el estándar nacional sin error.
3. Todos los materiales de alta calidad a estrenar.
4. El nivel de la protección alcanza IP40.
