Datos del producto:
|
| Nombre de producto: | caja de distribución eléctrica | Color: | Blanco |
|---|---|---|---|
| Tratamiento superficial: | espray de la capa del polvo | Material del marco de la cubierta: | PC |
| Voltaje clasificado: | AC400v (+/--20%) | Moneda clasificada: | 63A/80A |
| Montaje del tipo: | rubor | Protección del ingreso: | IP40 |
| Resaltar: | Caja de AC400V 2 poste MCB,Caja bipolar del mcb de 2 filas,Caja del CCC 2 poste MCB |
||

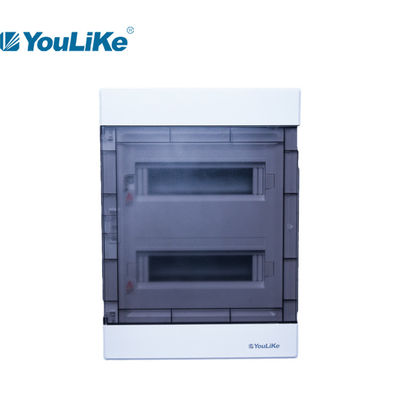

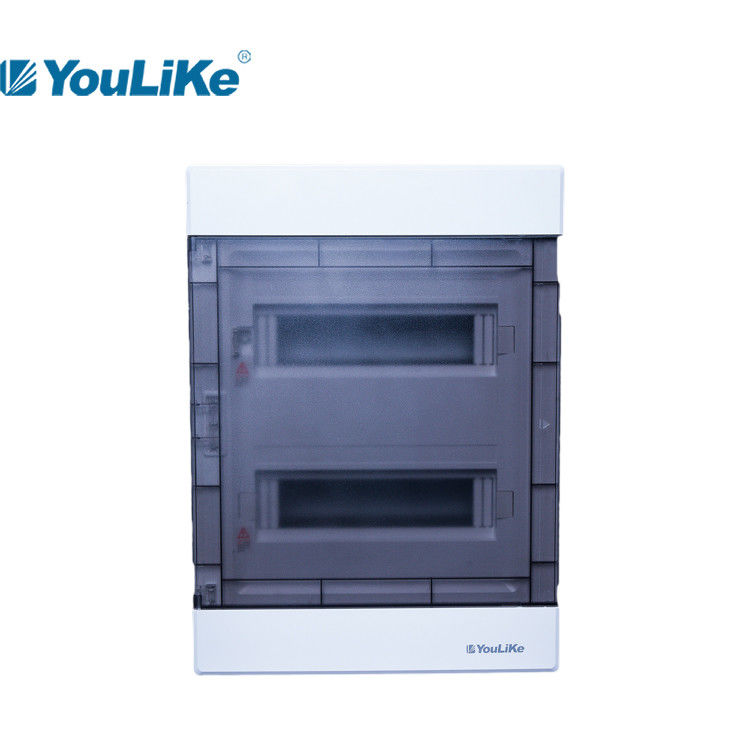

Tipo caja de 2 filas de distribución de MCB con la caja de poste MCB de la unidad 2 del consumidor de la cubierta transparente
Uso
La serie M5 se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.

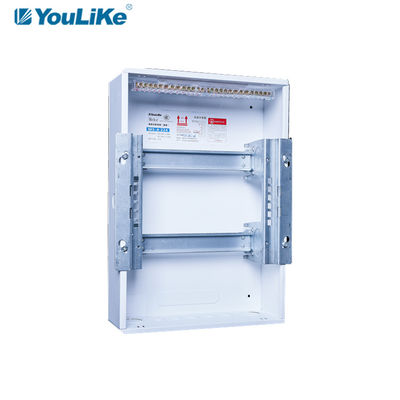

1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición del 6%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Las abrazaderas de alambre plásticas se equipan debajo del carril del dinar.
Característica de producto

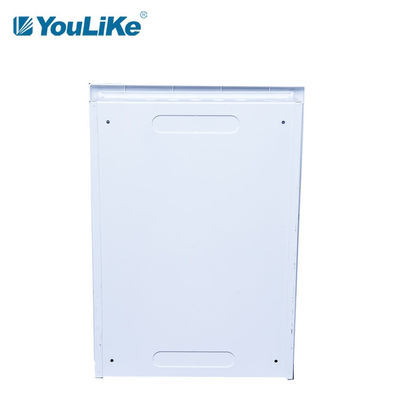

1. Material de la caja: el polvo cubrió de acero
2. Material del marco de la cubierta: PC

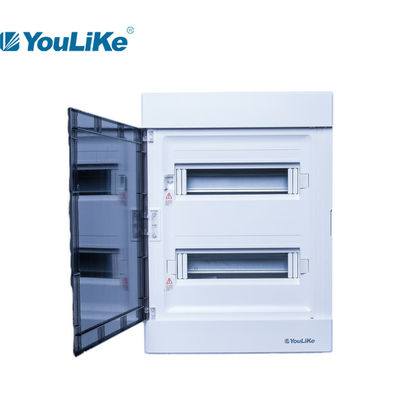

3. Material de la puerta: PC (puerta transparente y puerta blanca)
4. Todas las piezas plásticas: sin ignífugo específico
5. Pastic se puede modificar para requisitos particulares a ignífugo (el grado V1~V0 depende del material choosen).
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Especificaciones M5 de las series, rubor
| Modelo | Manera | Tamaño de la cubierta | Tamaño de la caja |
Terminales |
Golpes de gracia | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamaño (milímetros) | PE | N | un qty lateral | ||
| M5-A 107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
Demostración del detalle del producto
Embalaje
| Modelo | Tamaño del cartón | Volumen/ctn | PC/ctn | Peso calculado (kilogramos/ctn) | |
| milímetro | ³ de m | peso neto | peso bruto | ||
| M5-A 107 | 580*245*515 | 0,0732 | 10 | 9,58 | |
| M5-A 110 | 580*300*515 | 0,0896 | 10 | 14,66 | |
| M5-A 112 | 580*340*515 | 0,1016 | 10 | 17,10 | |
| M5-A 115 | 580*280*400 | 0,0650 | 5 | 9,25 | |
| M5-A 118 | 580*280*455 | 0,0739 | 5 | 10,20 | |
| M5-A 121 | 580*280*505 | 0,0821 | 5 | 11,65 | |
| M5-A 224 | 505*165*390 | 0,0325 | 1 | 6,70 | |
| M5-A 230 | 525*160*425 | 0,0357 | 1 | 3,60 | |
| M5-A 345 | 695*160*425 | 0,0473 | 1 | 4,05 | |
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
Servicio de atención al cliente
1. OEM/ODM (grueso modificado para requisitos particulares de la placa de la profundidad de la caja de embalaje del cartón de la insignia)
2. Arreglo de la orden
* entrega estable de los días ≤15
* MOQ específico
* condiciones de pago múltiples
* actualización de estado del pedido
3. Servicio adicional
* servicio del respondence 7X24
* en servicio del sitio
* manija de la discrepancia de la calidad
* coordinación de los accesorios
