Caja del DB de la caja de distribución de las maneras superficiales del soporte 4 del tablero de interruptor a de la corriente eléctrica de 40 maneras
Control de calidad
1. Matreial crudo
* placa de acero de las empresas siderúrgicas principales
* plástico a estrenar
* cadena de suministro estable
2. Componentes
* sistema seguro y seguro de la tierra
* terminal de cobre amarillo de la composición 57,5%
* huésped multi-doblado
* bisagra de la patente de las épocas 1.200+
* abrazadera de alambre
3. Inspección
* análisis material
* inspección para el proceso individual
* inspección semi-final del producto
* inspección del producto final
Resultado de la prueba plástico de las piezas
1. Prueba incandescente del alambre en 650℃.
2. Prueba Anti-ULTRAVIOLETA (revelar funcionamiento antienvejecedor plástico) ≥250hours.
3. Prueba ≥250hours de la lámpara de arco del xenón.
4. Tiempos de la prueba ≥10,000 de la operación de la bisagra ninguna rotura.
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Especificaciones de SER serie, superficiales
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
| BEP-M 104 |
4way |
168×164×16.5 (22,0) |
168×164×80×1.0 |
6*10 |
4 |
5 |
2 |
| BEP-M 107 |
7way |
222×214×18.5 (24,0) |
221×213×80×1.0 |
6*10 |
|
7 |
6 |
| BEP-M 110 |
10way |
276×214×18.5 (24,0) |
275×213×80×1.0 |
6*10 |
8 |
7 |
7 |
| BEP-M 112 |
12way |
312×214×18.5 (24,0) |
311×213×80×1.0 |
6*10 |
8 |
9 |
8 |
| BEP-M 114 |
14way |
348×214×18.5 (24,0) |
347×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 116 |
16way |
384×214×18.5 (24,0) |
383×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 118 |
18way |
420×214×18.5 (24,0) |
419×213×80×1.0 |
6*10 |
13 |
12 |
10 |
| BEP-M 120 |
20way |
456×214×18.5 (24,0) |
455×213×80×1.0 |
6*10 |
13 |
12 |
12 |
| BEP-M 228 |
28way |
351×381×19 (26,5) |
350×380×95×1.2 |
6.4*12 |
16 |
15 |
9 |
| BEP-M 240 |
40way |
459×381×19 (26,5) |
458×380×95×1.2 |
6.4*12 |
18 |
17 |
12 |

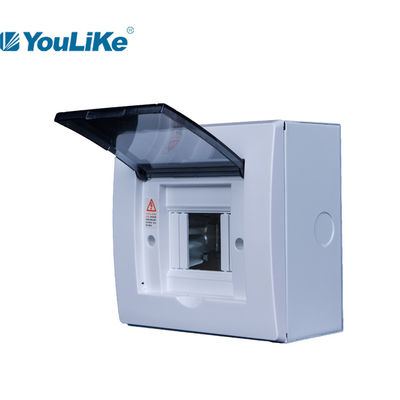

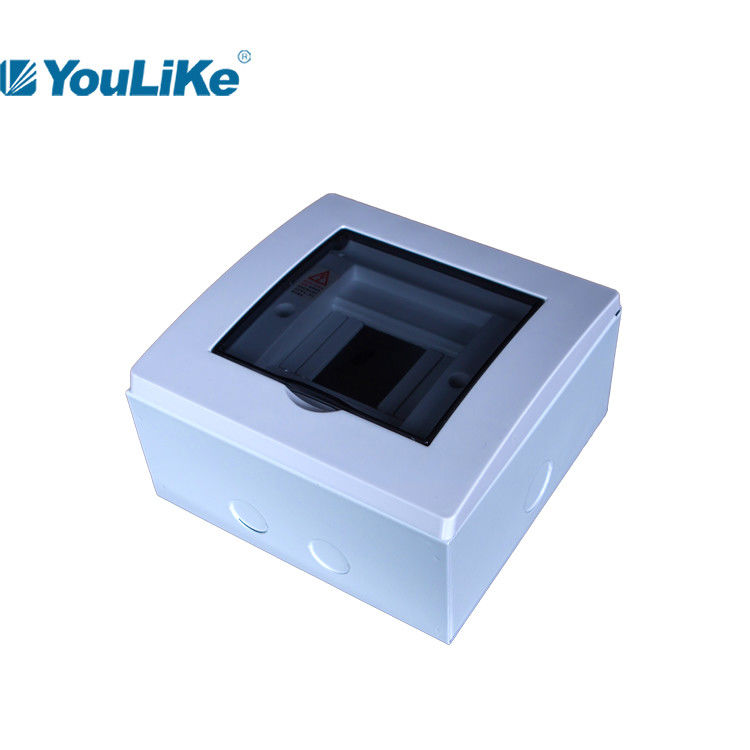

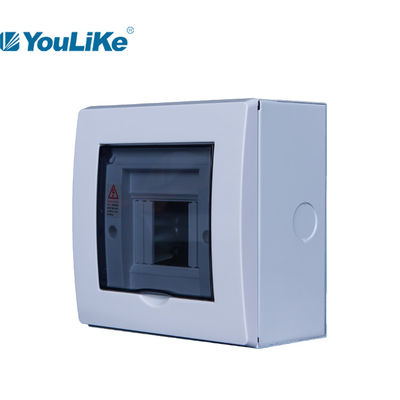

Demostración de los detalles del producto
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| BEP-M 104 |
525*215*355 |
0,0401 |
10 |
9,58 |
|
| BEP-M 107 |
525*290*455 |
0,0693 |
10 |
14,66 |
|
| BEP-M 110 |
525*345*455 |
0,0825 |
10 |
17,10 |
|
| BEP-M 112 |
525*235*405 |
0,0450 |
5 |
9,25 |
|
| BEP-M 114 |
525*235*440 |
0,0543 |
5 |
10,20 |
|
| BEP-M 116 |
525*235*495 |
0,0611 |
5 |
11,65 |
|
| BEP-M 118 |
545*240*280 |
0,0367 |
2 |
6,70 |
|
| BEP-M 120 |
460*135*385 |
0,0239 |
1 |
3,60 |
|
| BEP-M 228 |
455*160*425 |
0,0310 |
1 |
4,05 |
|
| BEP-M 240 |
510*160*460 |
0,0376 |
1 |
4,75 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
