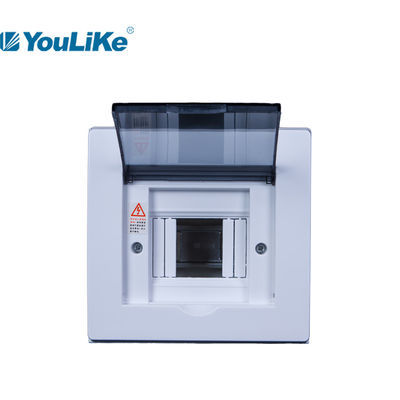

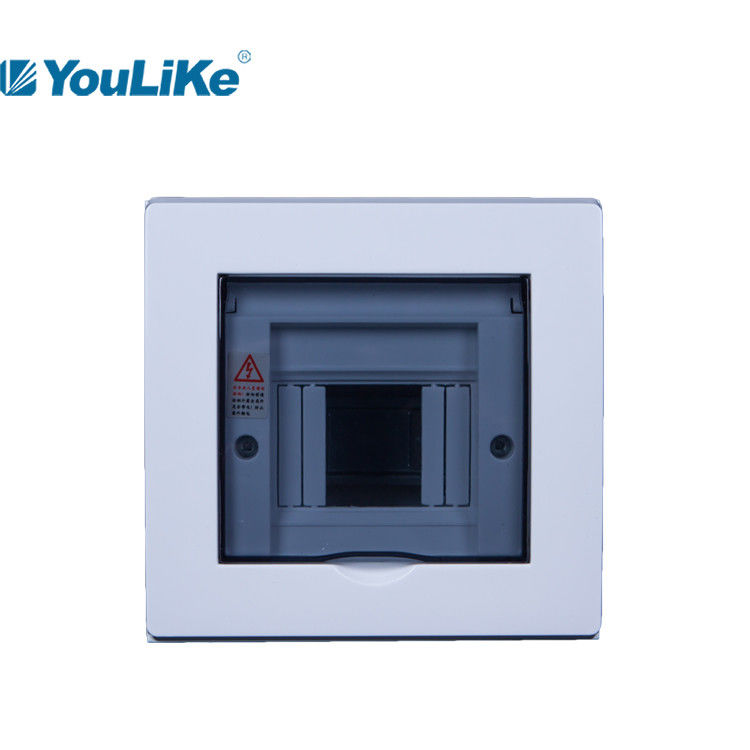

Datos del producto:
|
| Nombre de producto: | Tablero de distribución eléctrica montado en superficie | Color: | Blanco |
|---|---|---|---|
| Montaje del tipo: | Superficial montado | Maneras: | 4way |
| Material del marco de la cubierta: | ABS | Material de la puerta: | ABS/PC |
| Material de la caja: | el polvo de 1.0m m cubrió de acero | Corriente clasificada: | 55A/ 63A |
| Resaltar: | manera del tablero de distribución del mcb 4,Tablero de distribución nacional de 4 maneras,Tablero de la manera MCB de la prenda impermeable 4 |
||
Tablero de distribución de la caja de distribución eléctrica del diseño 4way Mcb del nivel 40 de la protección nuevo
Garantía de calidad
1. Garantía de calidad oficial, garantía de dos años.
2. El grueso de la placa cumple el estándar nacional sin error.
3. Los materiales usados en el producto son todo nuevos y de alta calidad materiales, y no hay materiales reciclados inútiles.
4. El producto tiene número obligatorio de la certificación de producto de China y cumple el estándar nacional de la certificación del CCC.
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Uso
SER serie se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.
1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre amarillo (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición 57,5%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Placa de la primavera del metal del metal para proporcionar la vida de servicio adicional de bisagras plásticas.
Especificaciones de SER serie, superficiales
| Modelo | Manera | Tamaño de la cubierta | Tamaño de la caja |
Terminales |
Golpes de gracia | ||
| L*H*T (milímetro) | L*W*D*T (milímetro) | tamaño (milímetros) | PE | N | un qty lateral | ||
| BEP-M 104 | 4way | 168×164×16.5 (22,0) | 168×164×80×1.0 | 6*10 | 4 | 5 | 2 |
| BEP-M 107 | 7way | 222×214×18.5 (24,0) | 221×213×80×1.0 | 6*10 | 7 | 6 | |
| BEP-M 110 | 10way | 276×214×18.5 (24,0) | 275×213×80×1.0 | 6*10 | 8 | 7 | 7 |
| BEP-M 112 | 12way | 312×214×18.5 (24,0) | 311×213×80×1.0 | 6*10 | 8 | 9 | 8 |
| BEP-M 114 | 14way | 348×214×18.5 (24,0) | 347×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| BEP-M 116 | 16way | 384×214×18.5 (24,0) | 383×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| BEP-M 118 | 18way | 420×214×18.5 (24,0) | 419×213×80×1.0 | 6*10 | 13 | 12 | 10 |
| BEP-M 120 | 20way | 456×214×18.5 (24,0) | 455×213×80×1.0 | 6*10 | 13 | 12 | 12 |
| BEP-M 228 | 28way | 351×381×19 (26,5) | 350×380×95×1.2 | 6.4*12 | 16 | 15 | 9 |
| BEP-M 240 | 40way | 459×381×19 (26,5) | 458×380×95×1.2 | 6.4*12 | 18 | 17 | 12 |

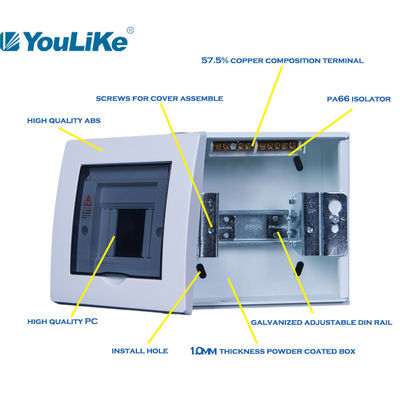

Demostración de los detalles del producto
Embalaje
| Modelo | Tamaño del cartón | Volumen/ctn | PC/ctn | Peso calculado (kilogramos/ctn) | |
| milímetro | ³ de m | peso neto | peso bruto | ||
| BEP-M 104 | 525*215*355 | 0,0401 | 10 | 9,58 | |
| BEP-M 107 | 525*290*455 | 0,0693 | 10 | 14,66 | |
| BEP-M 110 | 525*345*455 | 0,0825 | 10 | 17,10 | |
| BEP-M 112 | 525*235*405 | 0,0450 | 5 | 9,25 | |
| BEP-M 114 | 525*235*440 | 0,0543 | 5 | 10,20 | |
| BEP-M 116 | 525*235*495 | 0,0611 | 5 | 11,65 | |
| BEP-M 118 | 545*240*280 | 0,0367 | 2 | 6,70 | |
| BEP-M 120 | 460*135*385 | 0,0239 | 1 | 3,60 | |
| BEP-M 228 | 455*160*425 | 0,0310 | 1 | 4,05 | |
| BEP-M 240 | 510*160*460 | 0,0376 | 1 | 4,75 | |
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
