El CCC certificó el recinto del tablero de distribución IP30, soporte de la pared de la caja del metro de la electricidad

Los servicios eléctricos del gabinete del verde IP30 miden la caja eléctrica del metro de la caja de distribución del gabinete

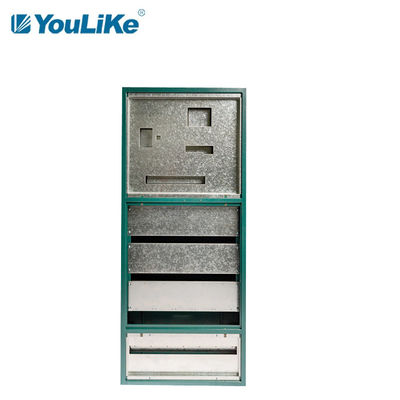

Configuración del cuerpo de la caja

1. Ventana de la disipación de calor: hay ventanas de la disipación de calor en la parte media y superior de ambos lados del gabinete.
2. poner a tierra el tornillo: M6×14 que pone a tierra el tornillo se proporciona en el lado izquierdo de la posición correspondiente del panel del gabinete.
3. tablero componente: el cuarto de la entrada es un tablero de la instalación, y el cuarto medidor y el sitio del mercado son las barras de la instalación, que se utilizan para instalar componentes eléctricos.

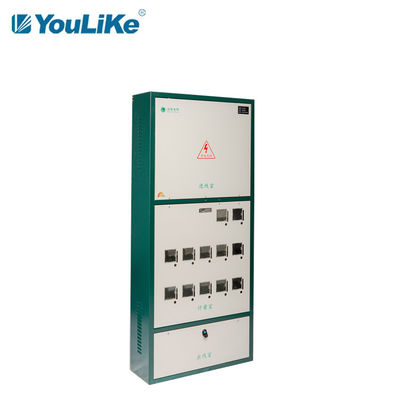

Configuración de la puerta

1. Gabinete: El sitio entrante y el sitio saliente tienen solas curvas alrededor del tablero, y el cuarto de medición tiene curvas dobles a ambos lados del tablero. Hay pernos del perno en los extremos izquierdos y derechos de la parte inferior del tablero, y los ejes M5 se utilizan para los pernos.
2. cerraduras: los tornillos ventaja-sellados se utilizan en el cuarto de la entrada, la cerradura medidora MS505-1 se utiliza en el cuarto de la medida o una cerradura especial del código para el gabinete del metro, y la cerradura redonda MS407 se utiliza en el cuarto de la salida.
3. poner a tierra el tornillo: M6*14 que pone a tierra el tornillo se proporciona en la parte inferior dejada de la caja.

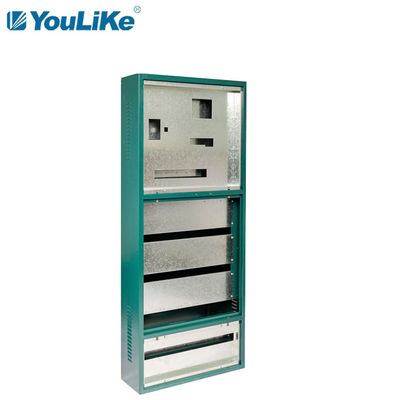

Estructura de caja eléctrica del metro

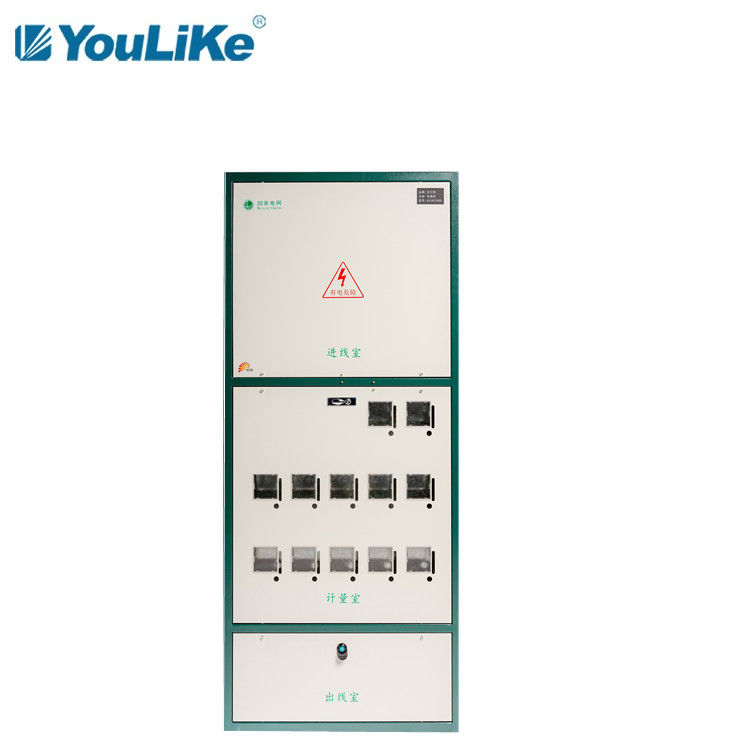

1. La estructura superior y más baja se divide en sitio de la entrada, sitio medidor y sitio del mercado.
2. agujeros en los lados izquierdos y derechos de la placa superior, ningunos agujeros del golpe de gracia en la parte de atrás del gabinete.
3. integró al tablero enchufable.
4. equipado del tablero interno de la división.
5. Con el gancho de la actividad.
6. placa madre activa.
7. Ninguna cubierta inferior.

Especificación de la caja de distribución de pared a pared de la serie de BG10-BG

Demostración de la descripción de la compañía

Observaciones de la instalación

1. Todas las tiras de la instalación doble-están dobladas.
2. El antedicho es el tamaño del metro monofásico de la tarjeta (estilo nacional).
3. Para 10 metros y arriba, si el cuarto del mercado es un interruptor de la salida, la altura será aumentada en 200m m.
4. La barra de la instalación para el cuarto de la medida del metro monofásico es 175m m alto, y la barra de la instalación para el cuarto de la medida del metro trifásico es 280m m arriba.
