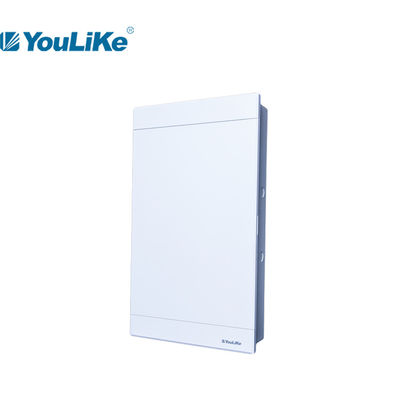

45 metal de la fila de la manera 3 tablero de distribución blanco de la caja del panel de control de la caja de distribución de poder de 3 fases
Uso
La serie M5 se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.
1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición del 6%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Las abrazaderas de alambre plásticas se equipan debajo del carril del dinar.
Elementos de la calificación de la seguridad
1. Barra de cobre: conducción lisa, seguro y confiable
2. Cableado: especificación del cableado, seguridad estándar
3. El poner a tierra: de acero, seguro inoxidable y confiable
4. Materias primas: plástico, durable a estrenar y hermoso
Puntos de la atención
1. Cuando la caja inferior se integra con concreto y se vierte en sitio, la caja inferior necesita ser apoyada hacia arriba y hacia abajo, a la izquierda e a la derecha para prevenir la caja inferior de la deformación.
2. Durante la instalación de la pared superior de la caja inferior, se prohíbe para bloquear el agujero roscado en la placa derecha con el mortero del cemento.
3. El esfuerzo de torsión que lleva máximo del tornillo que pone a tierra en la caja inferior es 20n. M.
4. Se recomienda para instalar el panel de la ayuda después de que la pared puttying.
Especificaciones M5 de las series, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
| M5-A 107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

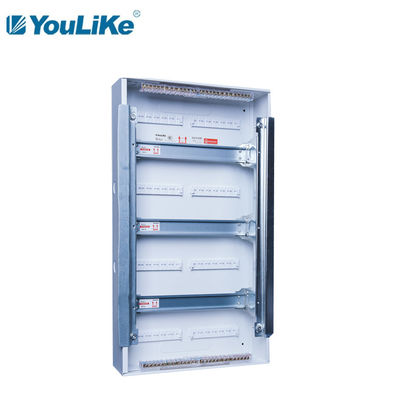

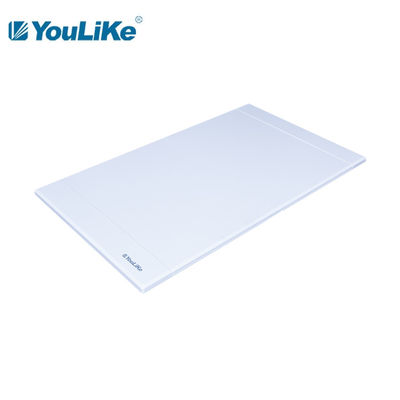

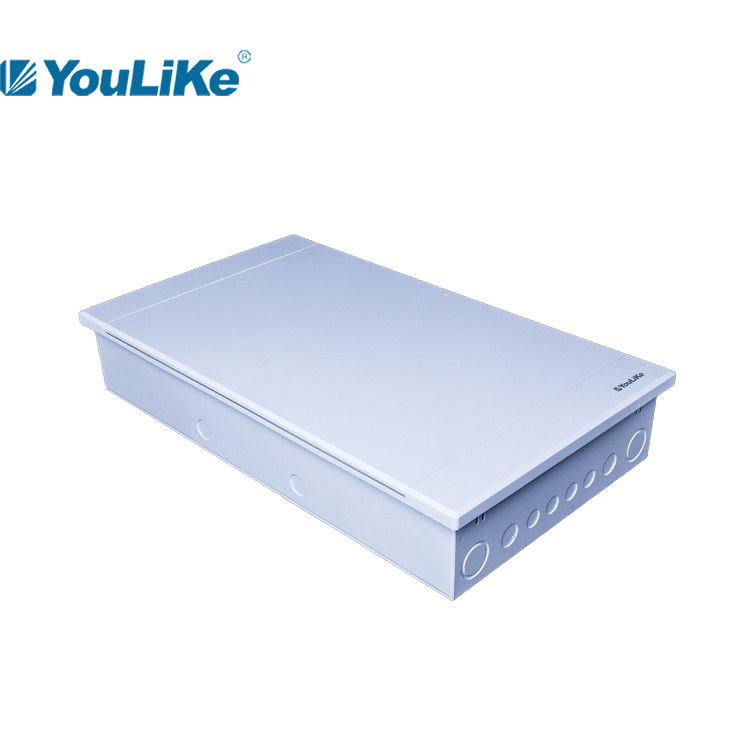

Demostración de los detalles del producto
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9,58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14,66 |
|
| M5-A 112 |
580*340*515 |
0,1016 |
10 |
17,10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9,25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10,20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11,65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6,70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3,60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4,05 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
