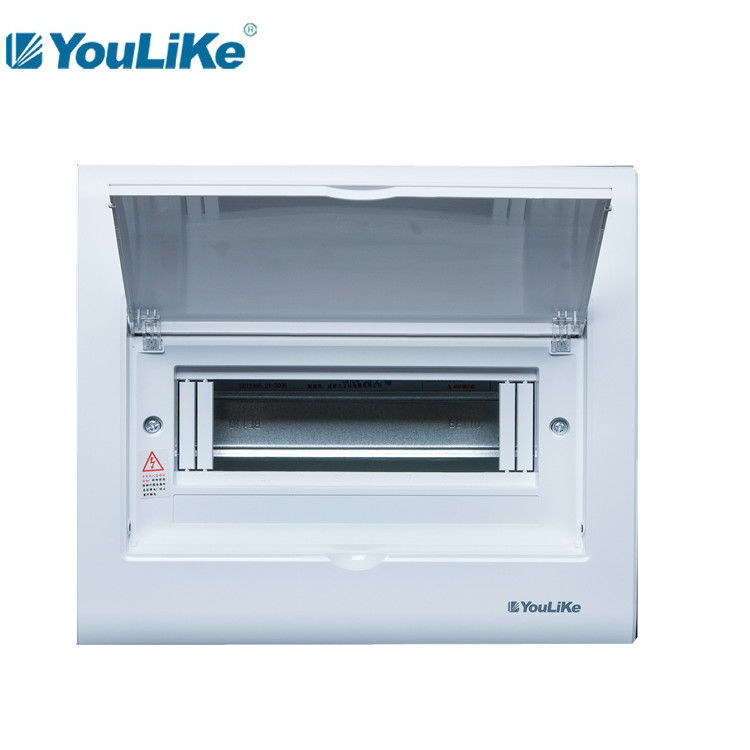

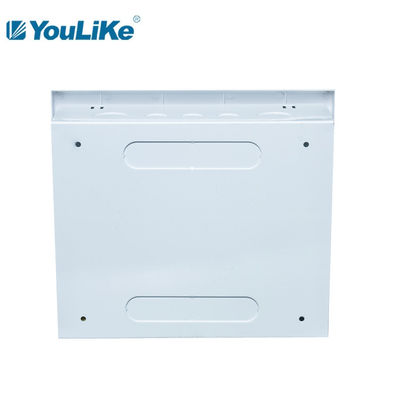

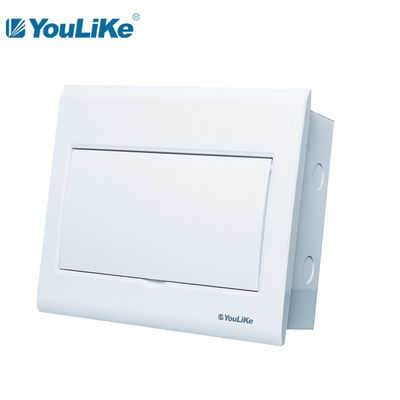

Caja rasante interior del soporte MCB de la caja de distribución de la cubierta 10Ways de la PC del nivel 40 de la protección
Ventaja del producto
1. Caja fuerte para la durabilidad.
2. El panel curvado, proceso mate.
3. Btacket del carril para prevenir la deformación.
4. Barra de cobre de alta calidad, robusto y durable.
5. Optimice los detalles para cubrir sus necesidades.
Precauciones de la instalación
1. Cuando la caja inferior se integra con el hormigón para la colada in situ, la ayuda circundante será hecha dentro de la caja inferior para prevenir la caja inferior de la deformación.
2. El esfuerzo de torsión que lleva máximo del perno de conexión a tierra en la caja inferior es 18N. M.
3. Se recomienda para instalar la superficie de la ayuda después de que la pared puttying.
4. El soporte se ata a la pared para la instalación.
5. La instalación de la caja debe ser puesta a tierra, y la caja no se equipa de la conexión a tierra.
Resultado de la prueba plástico de las piezas
1. Prueba incandescente del alambre en 650℃.
2. Prueba Anti-ULTRAVIOLETA (revelar funcionamiento antienvejecedor plástico) ≥250hours.
3. Prueba ≥250hours de la lámpara de arco del xenón.
4. Tiempos de la prueba ≥10,000 de la operación de la bisagra ninguna rotura.
Especificaciones M3 de las series, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
|
M3-A 110
|
10way |
278×240×20.0 (29,0) |
256×210×90×1.0 |
6×10.4 |
8 |
9 |
5 |
|
M3-A 112
|
12way |
316×240×20.0 (29,0) |
292×210×90×1.0 |
6×10.4 |
8 |
9 |
6 |
|
M3-A 114
|
14way |
352×240×20.0 (29,0) |
328×210×90×1.0 |
6×10.4 |
8 |
9 |
7 |
|
M3-A 116
|
16way |
388×252×20.0 (29,0) |
364×210×90×1.0 |
6×10.4 |
11 |
12 |
7 |
|
M3-A 118
|
18way |
424×252×20.0 (29,0) |
400×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 120
|
20way |
460×252×20.0 (29,0) |
436×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 224
|
24way |
316×415×22.3 (31,3) |
292×380×90×1.0 |
6.4×12 |
12 |
13 |
8 |
|
M3-A 232
|
32way |
388×415×22.3 (31,3) |
364×380×90×1.0 |
6.4×12 |
14 |
15 |
10 |
|
M3-A 240
|
40way |
460×415×22.3 (31,3) |
436×380×90×1.0 |
6.4×12 |
17 |
18 |
12 |
Demostración de la descripción de la compañía
Uso
Serie M3 usada principalmente para el control de iluminación interior para los edificios residenciales y comerciales.
1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición del 6%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Las abrazaderas de alambre plásticas se equipan debajo del carril del dinar.
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| M3-A 110 |
595×300×515 |
0,0919 |
10 |
17,10 |
|
| M3-A 112 |
595×340×515 |
0,1042 |
10 |
9,25 |
|
| M3-A 114 |
595×260×380 |
0,0588 |
5 |
10,20 |
|
| M3-A 116 |
595×275×420 |
0,0687 |
5 |
11,65 |
|
| M3-A 118 |
595×275×455 |
0,0744 |
5 |
12,40 |
|
| M3-A 120 |
595×275×490 |
0,0801 |
5 |
5,40 |
|
| M3-A 224 |
465×155×375 |
0,0270 |
1 |
6,70 |
|
| M3-A 232 |
465×155×445 |
0,0327 |
1 |
3,60 |
|
| M3-A 240 |
465×155×520 |
0,0375 |
1 |
4,05 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
