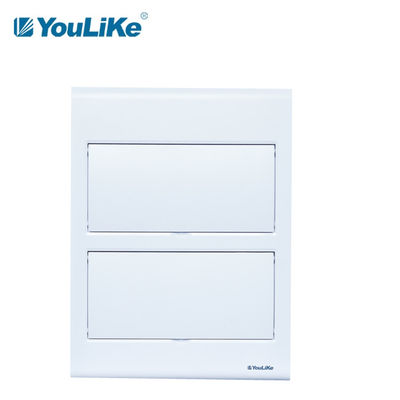

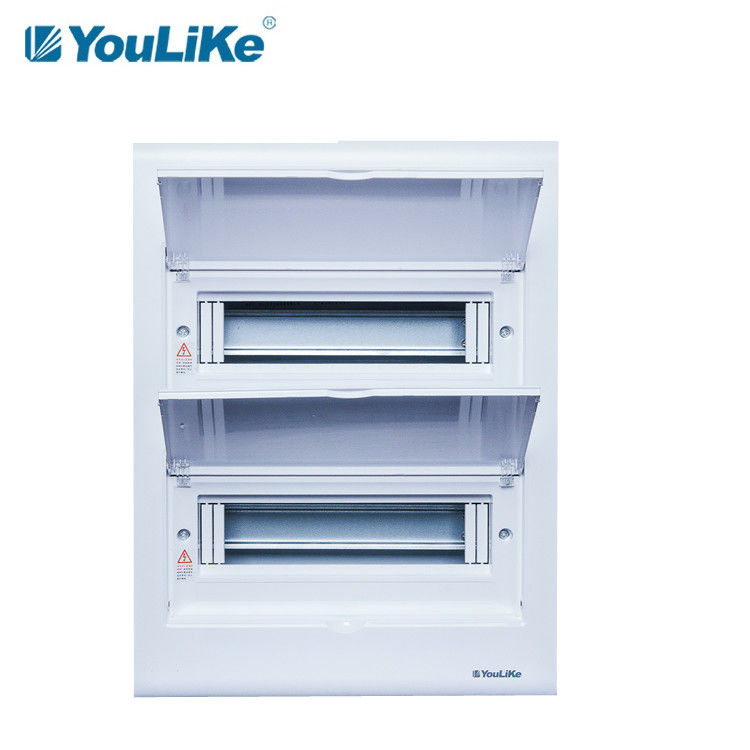

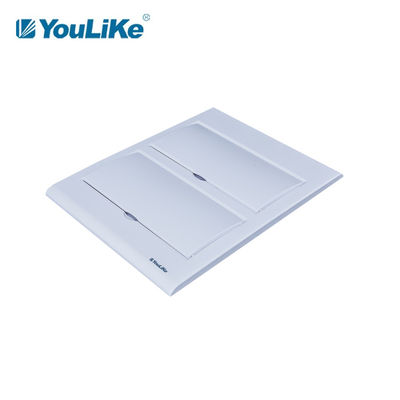

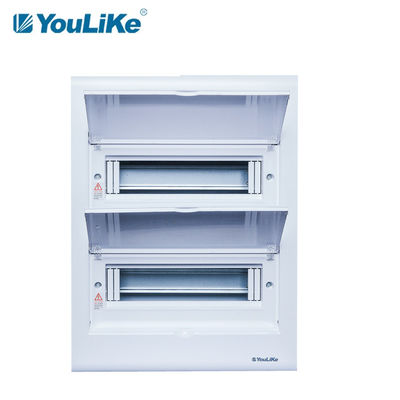

Caja eléctrica bifásica plástica interior de la caja de distribución de poder del disyuntor 24way MCB
Orientación del desarrollo de productos
1. Instalación inferior estandardizada del arco.
2. Conexión estandardizada de la fábrica del equipo.
3. Conexión estandardizada de la construcción.
4. Instalación estandardizada de las telecomunicaciones.
Uso
La serie M3 se utiliza para la distribución de poder interior principalmente para encender el control para los edificios residenciales y comerciales.

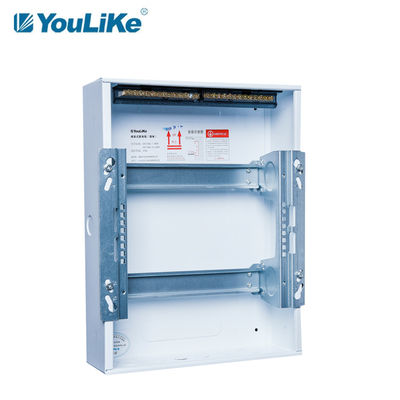

1. Carril del dinar a ser de acero galvanizado, con el funtion del ajuste horizontal y vertical.
2. Los terminales de cobre amarillo (la conexión a tierra 1pcs y el neutral 1pcs) están con la composición 57,5%.
3. Pernos de conexión a tierra inoxidables con la etiqueta de advertencia.
4. Diseño reforzado de la estructura para permitir una fuerza más de alta resistencia de la cubierta plástica.
5. Placa de la primavera del metal del metal para proporcionar la vida de servicio adicional de bisagras plásticas.
Ventaja del producto
1. Caja fuerte para la durabilidad.
2. El panel curvado, proceso mate.
3. Btacket del carril para prevenir la deformación.
4. Barra de cobre de alta calidad, robusto y durable.
5. Optimice los detalles para cubrir sus necesidades.
Especificaciones M3 de las series, rubor
| Modelo |
Manera |
Tamaño de la cubierta |
Tamaño de la caja |
Terminales
|
Golpes de gracia |
| L*H*T (milímetro) |
L*W*D*T (milímetro) |
tamaño (milímetros) |
PE |
N |
un qty lateral |
|
M3-A 110
|
10way |
278×240×20.0 (29,0) |
256×210×90×1.0 |
6×10.4 |
8 |
9 |
5 |
|
M3-A 112
|
12way |
316×240×20.0 (29,0) |
292×210×90×1.0 |
6×10.4 |
8 |
9 |
6 |
|
M3-A 114
|
14way |
352×240×20.0 (29,0) |
328×210×90×1.0 |
6×10.4 |
8 |
9 |
7 |
|
M3-A 116
|
16way |
388×252×20.0 (29,0) |
364×210×90×1.0 |
6×10.4 |
11 |
12 |
7 |
|
M3-A 118
|
18way |
424×252×20.0 (29,0) |
400×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 120
|
20way |
460×252×20.0 (29,0) |
436×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
M3-A 224
|
24way |
316×415×22.3 (31,3) |
292×380×90×1.0 |
6.4×12 |
12 |
13 |
8 |
|
M3-A 232
|
32way |
388×415×22.3 (31,3) |
364×380×90×1.0 |
6.4×12 |
14 |
15 |
10 |
|
M3-A 240
|
40way |
460×415×22.3 (31,3) |
436×380×90×1.0 |
6.4×12 |
17 |
18 |
12 |
Demostración de la compañía
Embalaje
| Modelo |
Tamaño del cartón |
Volumen/ctn |
PC/ctn |
Peso calculado (kilogramos/ctn) |
| milímetro |
³ de m |
peso neto |
peso bruto |
| M3-A 110 |
595×300×515 |
0,0919 |
10 |
17,10 |
|
| M3-A 112 |
595×340×515 |
0,1042 |
10 |
9,25 |
|
| M3-A 114 |
595×260×380 |
0,0588 |
5 |
10,20 |
|
| M3-A 116 |
595×275×420 |
0,0687 |
5 |
11,65 |
|
| M3-A 118 |
595×275×455 |
0,0744 |
5 |
12,40 |
|
| M3-A 120 |
595×275×490 |
0,0801 |
5 |
5,40 |
|
| M3-A 224 |
465×155×375 |
0,0270 |
1 |
6,70 |
|
| M3-A 232 |
465×155×445 |
0,0327 |
1 |
3,60 |
|
| M3-A 240 |
465×155×520 |
0,0375 |
1 |
4,05 |
|
Embalaje neutral del cartón Nuestro cartón del estilo
Observaciones: #1. La caja de color modificada para requisitos particulares o la caja neutral está disponible.
#2. en caso de que esté modificada para requisitos particulares la caja de color se requiera, hay un tamaño de MOQ≥1000pcs/each.
#3. modificó la impresión del logotipo para requisitos particulares en producto está disponible sin carga adicional.
Garantía de calidad
1. Garantía de calidad oficial, garantía de dos años.
2. El grueso de la placa cumple el estándar nacional sin error.
3. Los materiales usados en el producto son todo nuevos y de alta calidad materiales, y no hay materiales reciclados inútiles.
4. El producto tiene número obligatorio de la certificación de producto de China y cumple el estándar nacional de la certificación del CCC.
